อัตราการบรรจุ MBBR ที่เหมาะสมคืออะไร? เคล็ดลับการเพิ่มประสิทธิภาพสำหรับการใช้งานในเขตเทศบาลและอุตสาหกรรม

คู่มือปฏิบัติเกี่ยวกับอัตราส่วนการเติมสื่อ MBBR: คำจำกัดความ ขีดจำกัดของฟลูอิไดเซชันหลังเพดาน 67% ช่วงที่แนะนำสำหรับโรงงานเทศบาลและโรงงานอุตสาหกรรม และเคล็ดลับการปรับแต่งที่ครอบคลุมประเภทของถัง การเติมอากาศ และคุณภาพน้ำในภูมิภาค

การแนะนำ

อัตราการบรรจุ (หรือเขียนเป็นอัตราการเติมหรือเปอร์เซ็นต์การเติม) เป็นหนึ่งในพารามิเตอร์ที่พบบ่อยที่สุดในการออกแบบ MBBR:

ตั้งค่าต่ำเกินไปและความสามารถในการบำบัดอาจไม่เพียงพอ หากตั้งค่าไว้สูงเกินไปอาจทำให้ฟลูอิไดเซชันลดลงได้

ในทางปฏิบัติทางวิศวกรรม อัตราการบรรจุของสื่อ MBBR โดยทั่วไปจะถูกควบคุมภายใน25%–67%(ขึ้นอยู่กับประเภทสื่อและการกำหนดค่าถัง) โดยมีช่วงที่แนะนำที่แตกต่างกันอย่างเห็นได้ชัดสำหรับการใช้งานในเขตเทศบาลและอุตสาหกรรม

อัตราการบรรจุคืออะไร และเหตุใด 67% จึงมักถูกมองว่าเป็นเพดาน

อัตราส่วนการเติมคือเปอร์เซ็นต์ของปริมาตรที่มีประสิทธิภาพของเครื่องปฏิกรณ์ซึ่งครอบครองโดยปริมาตรที่ตัดสินของตัวกลาง โดยจะกำหนดทั้งปริมาณสื่อทั้งหมดที่มีอยู่สำหรับการเจริญเติบโตของแผ่นชีวะ และดูว่าสื่อสามารถพังทลายได้อย่างอิสระภายใต้แรงไฮดรอลิกและการเติมอากาศหรือไม่

ในโครงการจริง อัตราการบรรจุจะวัดตามปริมาตรที่กรองได้: ตัวอย่างสื่อจะถูกโหลดลงในกระบอกสูบตวงหรือภาชนะที่ปรับเทียบแล้ว แตะเบา ๆ จนกระทั่งปริมาตรคงที่ จากนั้นจึงเปรียบเทียบกับปริมาตรของถัง ความแปรผันของมิติระหว่างชุดงานอาจส่งผลต่อการวัด ดังนั้น การออกแบบ การจัดซื้อ และการกำหนดปริมาณควรคำนวณโดยเทียบกับข้อกำหนดเฉพาะของชุดงานเดียวกันทุกแห่งที่เป็นไปได้

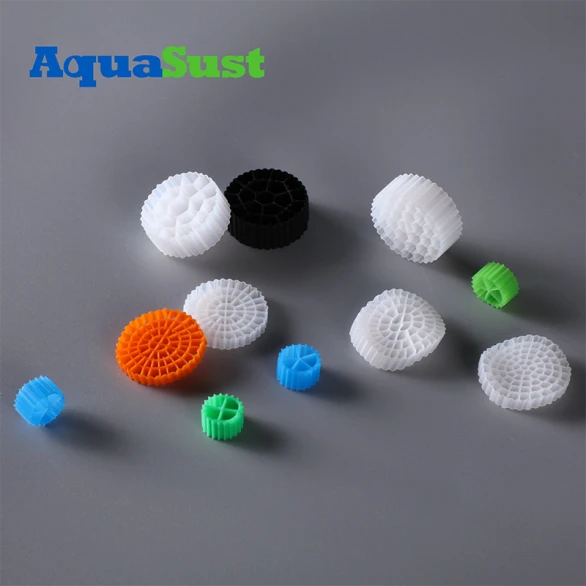

ฟลูอิไดเซชันต้องใช้พื้นที่ว่างเพียงพอ สำหรับสื่อประเภท K- ทรงกระบอก (K1/K3/K5) ประสบการณ์ทางวิศวกรรมแสดงให้เห็นว่าเมื่ออัตราส่วนการบรรจุเกินประมาณ 67% ชั้นของสื่อจะเข้าใกล้การอัดตัวหนาแน่น น้ำและฟองอากาศจะแทรกซึมได้ยาก และบริเวณที่นิ่งมีแนวโน้มที่จะก่อตัวใกล้กับก้นถัง ด้วยเหตุนี้67% ได้รับการยอมรับอย่างกว้างขวางว่าเป็นเพดานทางวิศวกรรมที่ใช้งานได้จริงสำหรับสื่อแขวนลอย (ค่าทั่วไป). เพดานจะแตกต่างกันไปบ้างตามโครงสร้างของสื่อ สื่อประเภทฟองน้ำที่มีรูพรุน-จะเสียรูปได้ง่ายขึ้นและสามารถเข้าใกล้อัตราส่วนที่สูงกว่าได้ในบางสถานการณ์ แต่จะต้องได้รับการตรวจสอบอย่างรอบคอบ

ผลกระทบของอัตราส่วนการบรรจุที่ต่ำหรือสูงเกินไป

2.1 อัตราการบรรจุต่ำเกินไป

พื้นที่ผิวของแผ่นชีวะที่มีประสิทธิภาพในถังไม่เพียงพอ อัตราการบรรทุกตามปริมาตรลดลง และตัวชี้วัดน้ำทิ้งกลายเป็นเรื่องยากที่จะปฏิบัติตาม

ที่ความเข้มข้นของตัวกลางต่ำ การฟลูอิไดเซชันจะมีความเข้มข้นมากเกินไป ฟิล์มชีวะจะถูกตัดออกได้ง่ายขึ้น และระยะเวลาการสร้างฟิล์มชีวะจะขยายออกไป

การลงทุนในปริมาณถังไม่ได้ใช้อย่างเต็มที่ - โครงการปรับปรุงใช้จ่ายเงินโดยไม่เพิ่มกำลังการผลิตจริง

โครงการ-สร้างใหม่อาจถูกบังคับให้ขยายถังเพื่อชดเชยความสามารถในการบำบัด ทำให้เพิ่ม-ต้นทุนการก่อสร้างทางแพ่งและรอยเท้า

2.2 อัตราการบรรจุสูงเกินไป

การฟลูอิไดเซชันของตัวกลางถูกจำกัด โซนตายที่อัดแน่นเกิดขึ้นภายในถัง การถ่ายโอนมวลลดลง และการขาดออกซิเจนเฉพาะที่ปรากฏขึ้น

การใช้พลังงานในการเติมอากาศเพิ่มขึ้น: จำเป็นต้องมีอากาศมากขึ้นเพื่อรักษาฟลูอิไดเซชัน ส่งผลให้ต้นทุนการบำบัดต่อหน่วยเพิ่มขึ้น

การชนกันและการเสียดสีระหว่างตัวกลางจะรุนแรงขึ้น ทำให้มีภาระบนหน้าจอการกักเก็บมากขึ้น ในขณะที่อายุการใช้งานสั้นลงและแรงกดดันในการบำรุงรักษาก็เพิ่มขึ้น

ความเข้าใจผิดที่พบบ่อยในโครงการจริงคือ "อัตราส่วนการบรรจุที่สูงขึ้นหมายถึงความสามารถในการบำบัดที่สูงขึ้นเสมอ" เมื่ออัตราส่วนเข้าใกล้เพดานฟลูอิไดเซชัน การเพิ่มตัวกลางมากขึ้นไม่ได้ปรับปรุงอัตราการกำจัด และอาจทำให้คุณภาพของน้ำทิ้งแย่ลงได้

2.3 วิธีตัดสินหน้างานว่าอัตราส่วนการบรรจุเหมาะสมหรือไม่

ในระหว่างการดำเนินการ การตรวจสอบอย่างรวดเร็วสามประการจะช่วยได้: ขั้นแรก ตรวจสอบสถานะฟลูอิไดเซชันด้วยสายตา - สารสื่อควรกลิ้งอย่างสม่ำเสมอทั่วพื้นผิวถังโดยไม่มีบริเวณที่อัดแน่นชัดเจน ประการที่สอง ตรวจสอบการกระจายของออกซิเจนละลายน้ำ - ค่าเบี่ยงเบน DO ขนาดใหญ่ทั่วทั้งถังบ่งชี้ว่าการผสมไม่ดี ซึ่งอาจชี้ไปที่ถังที่เติมมากเกินไป ประการที่สาม ติดตามตัวบ่งชี้น้ำทิ้งและความหนาของฟิล์มชีวะ - หากฟิล์มชีวะบางอย่างต่อเนื่องหรือมีคราบบ่อยครั้ง อัตราส่วนการเติมหรืออัตราการเติมอากาศอาจจำเป็นต้องปรับ สิ่งเหล่านี้เป็นการดำเนินการ-ตรวจสอบประสบการณ์ การตัดสินขั้นสุดท้ายขึ้นอยู่กับข้อมูลการทดสอบคุณภาพน้ำ-เสมอ

อัตราการบรรจุที่แนะนำสำหรับสถานการณ์เทศบาลและอุตสาหกรรม

ช่วงที่แนะนำสำหรับแต่ละสถานการณ์ขึ้นอยู่กับความเข้มข้นที่ไหลเข้า มาตรฐานของเสียเป้าหมาย ประเภทของถัง และวิธีการเติมอากาศ ช่วงด้านล่างเป็นค่าทางวิศวกรรมทั่วไป ทุกโครงการเฉพาะควรได้รับการยืนยันโดยการคำนวณการออกแบบ

โปรดทราบว่าช่วงที่แนะนำเป็นเพียงจุดเริ่มต้นเท่านั้น ค่าสุดท้ายควรได้รับการตรวจสอบเทียบกับอัตราการโหลดตามปริมาตรที่ออกแบบ (ค่า COD โดยทั่วไปของเทศบาล 0.3–0.8 กก./(ลบ.ม.·d)) และมาตรฐานน้ำทิ้งเป้าหมาย: สำหรับปริมาณน้ำมากและมาตรฐานที่เข้มงวด ให้ใช้ค่าบนสุดของช่วง สำหรับภาระงานต่ำและการประหยัดพลังงาน- ให้ใช้ระดับล่างสุด

การปรับเปลี่ยนตามประเภทถัง การเติมอากาศ และคุณภาพน้ำในภูมิภาค

ประเภทถัง:

• ถังไหลแบบปลั๊ก-จะพัฒนาความเข้มข้นขนาดใหญ่ตามเส้นทางการไหล ดังนั้นอัตราส่วนการเติมจึงมักจะต่ำกว่าอัตราส่วนของถังแบบผสมโดยสิ้นเชิง
• ถังหลาย-สามารถใช้อัตราส่วนการบรรจุที่แตกต่างกันในแต่ละช่องได้
• การตรวจสอบการโหลด: หลังจากเลือกอัตราส่วนการบรรจุ ให้ตรวจสอบทั้งการโหลดตามปริมาตรและการโหลดพื้นที่พื้นผิว-เพื่อยืนยันว่าปริมาตรถังและพื้นที่ผิวของสื่อโฆษณาแต่ละอันตรงตามเป้าหมายการออกแบบ - หลีกเลี่ยงการตอบสนองตัวบ่งชี้ตัวหนึ่งแต่เกินตัวอื่น

วิธีการเติมอากาศ:

• โครงการในยุโรปมักใช้การเติมอากาศด้วยโบลเวอร์ที่มีตัวกระจายฟองละเอียด- ซึ่งสามารถรองรับอัตราส่วนการบรรจุที่สูงขึ้น (40%–55%)
• เครื่องเติมอากาศบนพื้นผิวหรือการเติมอากาศด้วยเจ็ทให้ความเข้มข้นในการผสมที่จำกัด ดังนั้นจึงแนะนำให้ใช้ระดับล่างสุดของช่วง

คุณภาพน้ำในภูมิภาค:

• ในเอเชียตะวันออกเฉียงใต้ ความขุ่นสูง-ในที่อบอุ่นสามารถเคลือบสารแขวนลอยได้อย่างง่ายดาย แนะนำให้ใช้ 25%–40% ร่วมกับการปรับสภาพให้แข็งแกร่งขึ้น
• ในพื้นที่ภาคเหนือที่มีอากาศหนาวเย็น กิจกรรมทางชีวภาพลดลง ดังนั้นอัตราส่วนการบรรจุที่สูงขึ้นจึงมักใช้เพื่อชดเชยพื้นที่ผิว รวมกับอุณหภูมิ-การออกแบบที่ถูกต้อง
• ในสหภาพยุโรป ซึ่งความเข้มข้นที่ส่งผลกระทบต่ำ อัตราส่วนการเติมสามารถลดลงได้ปานกลางเพื่อประหยัดพลังงาน โดยที่ยังคงเป็นไปตามมาตรฐานน้ำทิ้ง

การปฏิบัติตามข้อกำหนดและการส่งมอบ:

• สำหรับสื่อที่ส่งออก จะต้องจัดเตรียมเอกสารที่เกี่ยวข้องกับ CE/REACH (EU) หรือ EPA- สำหรับตลาดเป้าหมาย
• สำหรับโครงการในประเทศจีน จะใช้มาตรฐาน GB และรหัสการออกแบบที่เกี่ยวข้อง และอัตราส่วนการบรรจุจะสรุปได้ผ่านการตรวจสอบการออกแบบ

โครงการปรับปรุงควรประเมินความสามารถในการเติมอากาศส่วนเกินของระบบเติมอากาศที่มีอยู่เพื่อหลีกเลี่ยงการเติมอากาศไม่เพียงพอหลังจากที่อัตราส่วนการเติมเพิ่มขึ้น

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อัตราการบรรจุที่สูงขึ้นหมายถึงความสามารถในการบำบัดที่สูงขึ้นหรือไม่

ตอบ: ไม่จำเป็น ภายในช่วงที่ฟลูอิไดเซชันยังคงเป็นปกติ (เช่น 25%–50%) การเพิ่มอัตราส่วนการเติมจะเพิ่มพื้นที่ผิวของฟิล์มชีวะที่มีประสิทธิภาพและความจุก็เพิ่มขึ้นตามลำดับ แต่การฟลูอิไดเซชันเกือบ 60%–67% จะถูกจำกัด โซนตายเพิ่มขึ้น การเติบโตของกำลังการผลิตช้าลงหรือกลับด้าน และการใช้พลังงานในการเติมอากาศเพิ่มขึ้นอย่างเห็นได้ชัด

คำถามที่ 2: เหตุใดการออกแบบจำนวนมากจึงจำกัดอัตราส่วนการบรรจุไว้ที่ 67%

ตอบ: เป็นกฎทั่วไปทางวิศวกรรม (ค่าทั่วไป) ที่ได้มาจากกลไกฟลูอิไดเซชันของตัวกลางทรงกระบอกแขวนลอย เหนืออัตราส่วนนี้ ช่องน้ำและอากาศระหว่างตัวกลางถูกบีบอัด ทำให้การฟลูอิไดเซชันสม่ำเสมอยากต่อการรักษา หากโครงการต้องการความหนาแน่นของสื่อที่สูงขึ้นจริงๆ การกำหนดค่าถังหรือการรวมกระบวนการควรได้รับการประเมินใหม่- แทนที่จะเพิ่มสื่อเพียงอย่างเดียว

คำถามที่ 3: โครงการติดตั้งเพิ่มควรกำหนดอัตราส่วนการบรรจุอย่างไร

ตอบ: โครงการปรับปรุงเพิ่มเติมถูกจำกัดทั้งจากปริมาตรถังที่มีอยู่และความจุของระบบเติมอากาศ ขั้นแรกตรวจสอบว่าการจ่ายอากาศในปัจจุบันสามารถรักษาฟลูอิไดเซชันและการถ่ายโอนออกซิเจนไว้ที่อัตราส่วนการเติมเป้าหมายหรือไม่ จากนั้นทำการคำนวณทดลองภายในช่วงที่แนะนำ หากจำเป็น ให้ตรวจสอบอัตราการติดและการกำจัดแผ่นชีวะในการทดสอบนำร่องก่อนที่จะขยายขนาดตามมูลค่าทางวิศวกรรม

บทสรุป

ไม่มี-ขนาด-ที่เหมาะกับ-อัตราส่วนการบรรจุทั้งหมด ค่าเสียงเท่ากับข้อกำหนดในการโหลดสถานการณ์ บวกกับข้อจำกัดความจุของถัง/การเติมอากาศ รวมถึงการแก้ไขคุณภาพน้ำในระดับภูมิภาค- โดยทั่วไปโครงการเทศบาลจะดำเนินการที่ 25%–50% ในขณะที่-สถานการณ์ทางอุตสาหกรรมที่มีภาระงานสูงอาจสูงถึง 60%–67% - เกณฑ์หลักคือว่าสื่อสามารถรักษาสภาพของไหลให้เป็นปกติได้หรือไม่

สำหรับคำแนะนำการเติม-อัตราส่วนตามคุณภาพน้ำและสภาพถังเฉพาะของคุณ โปรดติดต่อAquaSustทีมเทคนิคสำหรับข้อเสนอที่ปรับให้เหมาะสม
